前言

大家好,俺又來了!

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

距離上一次分享穿越機的文章,剛好又過了一個月整。

現在我已入坑FPV穿越機的兩個多月,終於要嚐試自己來組裝一台5寸穿越機了。

這兩個多月,我從一個對穿越機完全不懂的小白,慢慢成長起來了。

要記得,剛開始我的是炸機百次有餘,控高都是問題,而現在已經可以用手動模式嚐試各種穿洞,連跳樓都試過!

下圖是2.5寸的圈圈機飛的,周圍無人,新人請勿嚐試:

飛完的我,全身顫抖。>.< 太嚇人了!**

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

其實要寫這方面的文章,我還是很猶豫的

這是我第三次分享這類型的文章;

第一篇是空心杯無人機的組裝,純屬練手~

第二篇是上個月組裝的3寸涵道穿越機,建議新手必看~

但是,這些文章的評論區,總會出現一些人,說普及這玩意就是危險之類的話

我個人覺得,我只是分享自己的折騰方案,讓更多新手正確的認識穿越機,少走一些彎路。

反向思維:我花時間,精力寫這些文章,我能得到什麼?我為什麼會去普及一個危險的東西?

明白了這個道理後,相信有些人就不會再說出那些話了,正確的使用穿越機,是每一位熱愛穿越機的朋友必備的操守!

一味的抵製這些的,只能說明這些人還不懂這個,如果穿越機在這些人手裡,看他敢不敢飛?

說這些話,只能證明他自己的愚昧和無知!

其實新人們大多數都很自覺的,玩起來小心翼翼的。因為大型飛機的炸機成本很高,很容易撞壞了,一不小心就損失幾百塊。

請大家,在玩穿越機的時候,一定要注意安全,不僅是對別人負責,也是對自己及家人負責!

今天,我就來手把手教給大家,組裝一台5寸穿越機,本次組裝方式,僅供學習。

切記,新人們不要一上來就組裝5寸穿越機,飛起來如果不小心撞到人了就不好了。

個人建議,先組裝一台3寸涵道穿越機,等技術提高後,再進階組裝一台5寸穿越機玩玩。

本次組裝飛機的零部件總價為750元,屬於經濟適用型。

注意,這是裸機,不含電池、遙控器、眼鏡、接收機等通用配件。

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

文章目錄:

一、簡單瞭解,什麼是穿越機

二、如何快速上手穿越機

三、組裝清單

四、實物展示

五、組裝機架

六、組裝電機

七、開始銲接電調

八、銲接鏡頭

九、銲接圖傳

十、銲接BB響

十一、銲接黑羊接收機

十二、調參

十三、安裝槳葉

十四、組裝完成展示

總結

一、簡單瞭解,什麼是穿越機

1、穿越機,是最近幾年火起來的,在我的理解中,這是屬於比較小眾的一些航模類玩具。

穿越機也分為 競速花飛 兩個領域。

我個人對競速的想法不大,更喜歡看穿越機拍攝的視頻!

看到網上很大大神,用穿越機搭配一個gopro相機,拍攝了精彩絕倫的視頻,讓我深深的種草:

國外大佬拍攝,請勿模仿:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

2、在拍攝視頻方面,穿越機和傳統的DJI大疆無人機對比,更能拍攝一些具有強烈衝擊感的視頻。

這裏,我先放上,我上次組裝的3寸涵道穿越機的拍攝的視頻:

搭配了一個Gopro5運動相機,畫質手機看看應該還行,可以看到畫面大多是一鏡到底的完成:

FPV穿越機 一鏡到底~ 800元自組3寸涵道穿越機實拍視頻!_嗶哩嗶哩 (゜-゜)つロ 乾杯~-bilibili

3、如果您看完了視頻,可能也許會有一個疑慮:不怕撞到樹嗎?

這是因為我帶了一個FPV眼鏡,這個眼鏡,可以獲取到穿越機前方的鏡頭信息。

讓我以第一視角的方式來進行飛行:

玩穿越機,要除了遙控器,無人機,電池以外,還要一副眼鏡哦:

接下來還會介紹這些附件。

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

二、如何快速上手穿越機

1、也許看到這裏,有朋友可能會問,如何能快速上手穿越機呢?

我這裏我分享一套我個人實踐後比較不錯的學習方案。

就好比打怪升級一樣,一點點提升,才是最好的!

首先,我們需要看穿越機方面的視頻教程,這裏我推薦看兩個UP主的視頻:

首先推薦的是:會飛的調色師MKFPV

MK是一名調色師,製作的穿越機視頻質量非常的好,強烈建議看完,不僅能更深入的瞭解穿越機:

還能在他的視頻中學會如何練習穿越機,以及組裝穿越機:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

2、第二個推薦的UP主,更適合較為進階的朋友觀看,他分享的視頻非常的實在:

他叫 Yang_FPV ,特別是他分享的最近幾篇穿越機的組裝教程,都是特別的詳細。

而且yang大佬的更新頻率特別高。

可以說,沒有他的視頻,我就無法寫出這類文章,文章的大多數內容,都是跟他的視頻進行學習的:

強烈推薦看他的組裝視頻,有好幾期,每期都有收穫:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

3、接下來,我們只需要 買一個遙控器,就可以開始入門穿越機了。

因為電腦上有非常強大的模擬器軟件,只需要接入遙控器,就可以進行學習飛行,等模擬器熟悉了後,再上真機操作!

請一定要這麼操作,因為 穿越機的學習難度是大疆DJI傳統無人機的100倍,非常難:

最近有一個新款的T-LITE 遙控器上市,這個遙控器,體積小,帶一個屏幕,價格也便宜,我強烈推薦,建議購買四合一版本,399元的那個,真的很實用:(絕無推廣)

或者您也可以買和我一樣的遙控器:TX16S,體積大一點,貴一點點。

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

4、模擬器,是每一個玩穿越機的朋友必備的!

我們需要在電腦上下載Steam軟件,然後購買模擬器軟件,這裏一共推薦三款:

分別是DRL、DCL、以及Liftoff:

新手的練習順序也是這樣子:

先買 DRL 學會怎麼飛;

再買 DCL 體驗競速快感;

最後買 Liftoff 來感受真機操作,學習手動模式的運用和花飛動作!

我在模擬器上也花了幾十個小時進行學習:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

5、最後就可以上真機了,這裏推薦百炸不爛的 Mobula6 小飛機:

先學習目視飛行,在室內也可以玩,這個小飛機,我保守估計炸了上百次了,沒有任何故障,特別適合新手練手。

等目視飛行學會後,再買FPV眼鏡,體驗第一視角的快感:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

6、FPV眼鏡分為兩種,一種是傳統的這種模擬圖像,另外一種的大疆推出的數字圖像。

大疆的FPV眼鏡,價格在3999元起,不太推薦新手上來就買這麼貴的,而且還需要搭配他們提供的天空端,一般小型穿越機還用不了。

大疆的數字圖傳,優點就是高清,這個等進階後會瞭解。

眼鏡我買的是Skyzone 02C,活動價格是1400元左右,現在有漲價,您也可以去閑魚看看:

新款的04X據說也很不錯,但價格不便宜:

那種幾百元的眼罩,其實也能用,我一開始就用那個,只是感覺眼鏡更漂亮而已:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

7、到此,我們的遙控器、小號穿越機、以及眼鏡就配好了。

我們就可以愉快的玩耍了,我目前已經可以控制 mobula6 小飛機,在家裡的各個房間飛來飛去

在家裡溜溜孩子,也挺好玩的!

除了mobula6 穿越機,還有個 TinyhawkS II 也是很值得新手學習用的,我一開始就是買的這個。

接下來,您就可以瞭解一下3寸涵道穿越機、5寸穿越機了。

除了瞭解這些,我們還需要知道一個東西,叫做充電器!

充電器是穿越機玩家必備的,價格也比較好區分,有100多的,200多的。

我個人建議,一步到位,買D6 pro 充電器,這樣無論您怎麼玩,都不會淘汰:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

8、我整理了一個表格,下面表格是給新手提供一套附件的配置清單:

注意,下面這些東西都是通用的,你的穿越機可以換N台,共用下面這些附件:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

不知不覺寫了一大堆!如果不寫這些東西,可能您看後面的內容會一臉懵逼。

這一套方案,也是我這2個月來采坑總結出來的經驗,非常非常的乾貨。

以上這些物品可以先只買前三個進行玩耍,後面再慢慢購買,反正幾乎都是一步到位,不用大更換。

接下來,開始我們的正文內容,組裝一台5寸穿越機!

三、組裝清單

1、上一次分享的3寸涵道穿越機的時候,其中一些配件,我是在雙十二期間購買,價格都比現在便宜不少。

而我現在組裝的這台,我買到的價格,您一樣也可以買到,所以可以放心抄作業

在組裝之前,我們先來瞭解一下為什麼要組裝一台穿越機!

肯定有人有疑惑,直接買成品不好嗎?

買成品當然好,但是價格也好貴,一套成品的穿越機,價格都達到了千元以上了(同樣裸機):

自己組裝,意味著節省了不少成本!

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

2、除了成本減少,自己組裝穿越機,也是為了方便後續飛機炸機後,自己進行維修,更換零部件!

不然每次走售後,來回運費加起來都可以買不少好東西了!

首先,我們來看一下我的選擇!

首先購買的是機架和飛塔了:

機架,我購買的是仿版的 MARK4機架,大概130元左右:

飛塔,是在同店舖買的F4V3S PLUS + 45A電調:

然後還搭配買了2套51477的槳葉,這些一共395元:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

3、由於我這次組裝的是5寸穿越機,電機要選擇22xx 或者 23xx的型號。

我的直接搜索電機,按淘寶上銷量好的購買,最終鎖定了下面這個,買了4個電機搭配1個熊貓圖傳,一共226元:

您買的話,價格也差不多,不會有明顯漲幅的,甚至可能更低:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

3、最後就是鏡頭和天線了,我這次買了一個價格比較貴一點,但是質量和顯示效果更好的雷蛇鏡頭:

天線,還是選擇的 MINI4 天線,一共122元:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

4、除了上面的這些,還需要準備一根MMCX轉SMA圖傳轉接線:

這個只要6塊錢一個,主要用來轉接天線用的,價格很便宜:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

5、最終,全部物品的清單如下,剛剛750元整:

其實很多店舖的東西是有折扣的,比如拍下8.8折,大家可以多看幾家店舖,買到最實惠的商品:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

6、然後說一下組裝的一些工具:

首先是山崎的焊錫絲,這個質量不錯,幾乎穿越機大佬人手必備:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

7、銲接方面,我用的是很早之前買的焊台,您也可以買一般的電烙鐵:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

8、然後在一些店舖可以買一些小東西一起帶回來,比如:

腳墊、套筒、紮帶、熱縮管、螺絲刀等,一樣買一點,反正可以多次使用:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

到此,我們就可以愉快的進行裝機了!!!

四、實物展示

1、老規矩,我們先看一下實物:

全部物品就是下圖這些:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

2、如果您瞭解了組裝的內容,這些東西全部打散擺放在一起,也是完全沒有問題的:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

3、我們可以簡單做一個分類:

首先是穿越機的動力系統

電機、槳葉、電源線、電容都銲接到電調上,電調通過連接線接入飛控:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

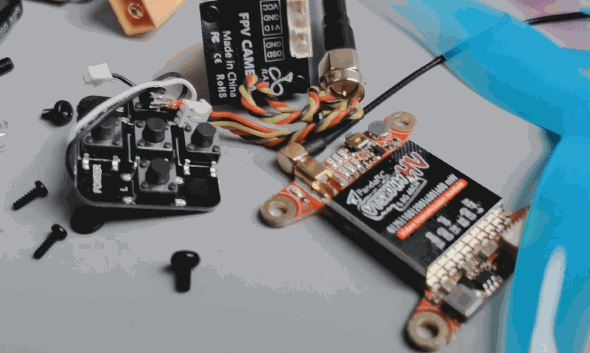

4、接下來就是穿越機的圖像系統

分別是鏡頭接入飛控,然後圖傳接入飛控,再通過圖傳上的天線發送給FPV眼鏡:

其實,瞭解清楚後,後面的組裝過程是非常簡單的:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

五、組裝機架

1、我們開始進行組裝,先將屬於機架的東西找到:

話說送的東西還真不少,比閑魚上自切什麼都不送的划算多了。

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

2、機架還附送了一張說明書!

可惜,我並沒有看懂,大家也可以參考我下面的圖片進行操作:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

3、首先,我們找到這4個機臂:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

5、然後,把這個機架按照下圖擺放:

注意,有4個圈圈的是底板,這樣,整個機架的樣子就清晰起來了:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

6、然後用長一點的螺絲和短一點的螺絲固定這4個機臂:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

7、然後裝入4顆螺絲,將短的螺絲固定,這樣就完成了初步組裝:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

8、接下來裝入長鋁柱和短鋁柱,以及贈送的打印件:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

9、最後,我們裝入上蓋板,整個飛機的樣子就出來了,非常的簡單:

現在不需要上蓋版:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

10、我自己還用了3D打印機打印了一些實用的零件:

包括gopro減震底座,保護套,天線座等,下面綠色的,都我用TPU材質打印的:

可以聯繫我,找我要圖紙。

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

11、也許有朋友覺得這3D打印的質量感覺有點粗糙:

這是因為用的TPU材質打印的,TPU材質是軟性材料,類似於一些大家腳下穿的鞋底:

非常的結實,柔韌性也很好,而且耐磨損,是穿越機中必備的材料:

怎麼捏都不會壞!

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

12、有了3D打印件後,不僅可以更好的保護我們的穿越機,也可以更有個性化:

大家也可以選擇其它顏色的耗材。

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

六、組裝電機

1、接下來我們將電機安裝到機架上:

如果您也有3D打印件的話,可能附送的螺絲會短了一點,還需要買長一點點的螺絲:

如果沒有電機套,也可以用醋酸膠布加紮帶的方式來固定電機的線:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

2、然後,我們裝入4顆長螺絲,用來固定飛塔使用:

並且裝入一個附送的絕緣片:

因為碳纖維機架是導電的,所以一定要做好絕緣操作:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

3、然後我們裝入電調,放入到機架上:

切記,一定要裝入防震的墊子,這個關心於後續飛機穩定性:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

4、然後我們就可以進行銲接操作了:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

七、開始銲接電調

1、在銲接電調之前,我們先檢查一下飛控是不是正常的:

將飛控的USB接口用數據線連接到電腦上:

我們打開 BF 軟件:

BF軟件是穿越機必備的軟件,它可以設置穿越機上的各個參數,人人都需要下載:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

2、然後,我們將電調按照下圖方式放入到機架上:

切記,M1、M2、M3、M4代表電機序號,每個序號需要銲接三根電機線:

一定不要弄反了,我一開始就放反了,現在調整正確了:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

3、然後我們需要給電調上的焊盤進行上錫,並將線材的長度剪到合適的長度:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

4、然後將電源線和電容,銲接到電調上:

切記,電容上有橫杠的那一面是負極,全黑色的是正極,不要銲接錯了:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

5、然後,將電機線剪到合適長度後,銲接到電調上:

電調上的M1 M2 M3 M4 代表電機的序號,每個電機3根線,任意銲接即可:

後續我們可以通過軟件來調整電機的轉向:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

6、最後我們將飛控裝入到電調上方:

注意,飛控有箭頭的方向朝上,並且朝飛機正前方:

然後用送的螺母進行固定:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

7、切記,飛控上的螺絲不要擰太緊了:

飛控中是帶陀螺儀的,太緊的話,飛機飛起來可能會有抖動:

然後,切記不要短路了:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

到了這個步驟後,我們可以用萬用表的蜂鳴器功能,接入電源線的正負極!

一開始會給電容充電,會短叫一聲,然後停止蜂鳴,這時候就可以上電看看:

我這個電機是4S的電池,切記,不要上6S電池,我們插入4S電池,聽到熟悉的嘀~嘀~~嘀 的聲音,就正面安裝正確!!

八、銲接鏡頭

1、接下來,我們開始銲接鏡頭

在飛控的寶貝詳情頁,我們可以看到飛控的接線路:

其實這個飛控很不錯,接線的地方也很清晰:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

2、我們先給需要用到的焊點進行上錫操作:

分別是鏡頭、圖傳、接收機、以及BB響:

由於我用的鏡頭是5V供電的,所以鏡頭區域,要短接5V焊點,看下圖:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

3、銲接也很簡單,5寸穿越機的焊點都很大,很好銲接:

紅線代表正極;

黑線代表負極;

黃線代表信息傳輸。

請嚴格按照這個方式用線!!!

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

九、銲接圖傳

1、銲接圖傳的時候,請一定要把天線插好:

不然有可能燒壞圖傳!

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

2、我將圖傳固定在穿越機的後半部分,大家可以用螺絲,或者雙面膠固定,確保牢固即可:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

3、然後我們可以剔除圖傳多餘的線,圖傳只需要3根線即可:

參考我下圖方式,也是紅線、黑線、黃線,不要弄錯了哦:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

4、然後將圖傳的3根線,銲接到飛控上:

這個圖傳是6-26V供電,所以我們飛控上要短接9V接口哈:

用線方面,還是請嚴格執行:

紅線代表正極;

黑線代表負極;

黃線代表信息傳輸。

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

十、銲接BB響

1、這個BB響是買飛塔贈送的,它帶LED燈光的,主要是用在飛機尾燈區域的:

但是我的尾燈要安裝天線和黑羊接收機,沒太多位置了,我就給放到了前方區域!

我們需要銲接四根線在飛控上:

紅線、黑線,代表正負極。

黃線接到LED接口上,綠線接到BB響 負極接口上:

BB響是非常有必要的,在穿越機找不到的時候,可以讓穿越機發出響聲,讓我們查找到穿越機:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

十一、銲接黑羊接收機

1、接收機是飛控與遙控器進行連接的,因為有很多很多的不同品牌的遙控器

要適配不同的穿越機使用,就需要不同的接收機。

比如我推薦的遙控器,都是支援XM+接收機的,要讓遙控控制穿越機飛起來,只需在飛控上銲接一個接收機即可:

2、這裏,我給我的遙控器,安裝了外置的黑羊高頻頭!

這是目前民用上最好的,能讓穿越機的飛行距離達到好幾公里不丟失。

但是幾個也要貴一點,得多加幾百元~所以需要銲接黑羊接收機。

而黑羊的接收機上一共有4個線需要銲接:

傳統的XM+ 接收機,只需要銲接3根線即可:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

3、黑羊接收機的接線圖如下:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

4、我們將黑羊接收機的OUT1 接飛控的任意RX,比如我接的RX6,而OUT2 接飛控的TX,我接的TX6:

如果是XM+接收機,就直接接在紅線旁邊的S接口即可:

這裏我用了一個插頭,方便我更換接收機,因為5寸穿越機我可能很少使用:

所以呢,在不用的時候,我就把接收機拔下來,換到另外的穿越機上使用,要用的時候再插上就好了,節約了一個接收機的費用:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

十二、調參

1、在組裝完成後,我們用萬用表,檢查飛控的各個焊點沒有短路。

一切無誤後,我們就可以插電池了:

然後將USB接口,接入到電腦上,並打開BF調參軟件:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

2、BF軟件是穿越機必備的軟件,它可以設置穿越機上的各個參數,人人都需要下載:

我這裏簡單放下我的操作步驟,接入電腦後;

我們將穿越機頭朝正前方,平放在桌面上不要動,然後點擊校準加速度計:

這個是校準飛控上的陀螺儀信息:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

2、然後,我們到達端口頁面:

UART6,這個串行數字接收機打勾:

這是因為飛控是比較傻的,根本不知道大家將接收機銲接到那個觸點上,需要我們人工進行調整:

如果您銲接的接收機是在RX1 和 TX1 ,那麼就在UART1 的地方進行打勾即可:

設置完成後,一定要點擊右下角的保存並重啟按鈕:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

3、然後我們點擊到配置頁面,按照我下圖配置:

首先右上角的電機,改成DSHOT600,電機怠速4%;

然後解鎖角度改成 180 °,這樣方便我們任意角度可以解鎖;

然後把陀螺儀地方改成 雙 8kHZ:

還可以改一個個性化的名字:

操作完成後,一定點擊右下角的保存並重啟:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

4、接下來,我們還是在配置頁面,往下面移動:

找到接收機選項,我們需要告訴飛控,用的是哪款接收機:

我這裏用的黑羊接收機,所以選擇的CRSF協議。

如果您是XM+接收,則需要改成SBUS協議:

然後下面有個LED 綵燈功能,可以打開,因為我們的BB響是帶燈的嘛:

完成後,一定點擊右下角的保存並重啟:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

5、接下來,我們到達模式頁面,設置一下飛控的一些開關功能:

我主要設置的是下面這4個:

ARM代表解鎖飛機,開始起飛:

ANGLE 和 HORIZON,是代表自穩、半自穩和手動模式切換:

BEEPER,代表觸發BB響的開關,可以讓穿越機發出叫聲。

這些功能,當您購買了遙控器的時候,就有專門的教程會教您使用,簡單來說,就是設置遙控器的按鈕功能:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

6、然後,我們需要測試一下電機的轉向:

切記,這個步驟,不要安裝槳葉,不然大概率發生不可逆轉的危險!

我們的電機的轉向,可以參考上面的這個圖示,分別是

1 和 4 號電機 正轉;

2 和 3 號電機 反轉。

我們到電機選項,將右下角的已瞭解風險,推動滑塊,就可以看到電機轉動了。

對了,這個步驟需要插電池,不然飛機可能不轉!

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

7、如果有電機的轉向發生了錯誤!

我們可以用軟件來實現調整,也可以直接粗暴的修改電機的2條線來改變電機轉向:

我這裏是直接銲接了電機的任意2根線,電機的方向就變化了:

要知道如何用軟件調整電機轉向,可以看我上一篇涵道的那個文章的內容。

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

8、接下來就是OSD 屏幕信息了:

這個是可以在眼鏡上,看到我們穿越機的一些信息:

比如電池電壓,這個是必須瞭解的!

當電池的電壓低於3.5V的時候,請讓飛機降落:

然後還有飛行時間,油門力度等,大家可以參考我的佈局方式,也可以自行設置:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

9、最後,就是LED燈帶功能了!

既然,我們這個是安裝了帶LED燈光的BB響,那麼就點亮它吧,到LED燈帶選項:

點擊布線模式,然後任意在左側點四下,分別代表4個燈光:

然後點擊右下角的保存按鈕,就可以發現燈光亮了,我們還可以設置每個燈光的功能:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

十三、安裝槳葉

1、到此,我們的5寸穿越機就完全組裝完成了!

個人實際操作下來,比3寸的涵道穿越機要更好安裝一些:

接下來就安裝槳葉了,切記,安裝的順序如下:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

2、我們在槳葉上,可以看到槳葉是帶字的:

這個帶字的一面,朝上安裝:

字上結尾帶R字符的,安裝到 M1 和 M4 電機上;

結尾不帶 R 字符的,安裝到 M2 和 M3 電機上:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

3、安裝完槳葉後的樣子:

切記,槳葉一定不能安裝錯誤:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

4、由於這套槳葉是沒有保護措施的:

所以我準備了2套槳葉,大家喜歡那種顏色呢:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

十四、組裝完成展示

1、組裝完成了,展示一下它的外觀:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

2、確實很霸氣,而且感覺巨危險:

越是瞭解穿越機,越看到這玩意就怕怕的感覺:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

3、重量方面,裸機不帶電池,重363g,比較輕了:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

4、加上狗座和 4S 1300毫安電池後,重量有544g:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

5、電源線的打印件我很少看到有人這麼弄,實際體驗挺好的,電源和平衡頭再也不怕打到槳葉:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

6、對比一下之前組裝的3寸涵道穿越機:

可以看到5寸穿越機體積和3寸涵道看著差不多,這是因為涵道穿越機有很大保護圈:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

7、最後說一下,穿越機拍攝視頻方面的內容:

首先,建議搭配這種帶減震的狗座:

然後,建議用Gopro5 及以上的運動相機進行拍攝。

最後拍攝完成後,用ReelSteadyGo 這款軟件對視頻進行增穩,就能達到絲滑的效果:

詳細情況也可以搜索 ReelSteadyGo 的相關教程進行瞭解。

我開頭分享的視頻,就是使用了這個方式進行操作,不然拍攝的畫面抖動很大:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

總結

又到了總結的時候了!

先說一下5寸穿越機和3寸涵道穿越機的一些體驗:

首先,聲音上,5寸穿越機沒有3寸涵道那麼的噪音,飛起來很安靜:

其次就是動力,5寸穿越機油門輕輕一推就能起飛,飛起來非常的順滑:

僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測
僅需750元,手把手教您組裝一台5寸FPV穿越機_新浪眾測

在續航上面,我測試了一次,4S 1300毫安電池這個方案,貼地飛了10分鐘,電壓到達3.5V。

個人覺得還是很滿足的!

但是玩的時候,一定要注意人少的地方,而且也要保護好自己。

目前這台5寸穿越機,組裝結束到現在,一共也就飛了2-3次,大多數時間是吃灰的。

從拍視頻的角度來對比:

3寸涵道穿越機更適合拍攝人,或者室內以及小景色。

而5寸穿越機則適合拍攝風光大片,以及花飛操作。

好了,到此這就是本文的全部內容了,全文字數超過8000字,圖片近百張左右,希望能給剛剛入坑的新手朋友們一些幫助。

如果覺得文章還得不錯的話,想繼續看到這個類型的文章。

也歡迎點讚、收藏、評論一下下,大家的支援,是我繼續碼字的最大動力。

話說,組裝穿越機只花了2-3小時,而寫這篇文章花了2-3天,也只有我了吧。。。

關注我們Facebook專頁
    相關新聞
      更多瀏覽
