小米透明電視科普:高端品牌重塑之路關鍵一步
2020年08月27日13:11

【科技犬】

小米舉辦了十週年主題演講會,會上小米集團創始人、董事長兼CEO雷軍做了精彩的個人演講,還發佈了小米10「至尊紀念版」、Redmi K30 Ultra「至尊紀念版」、小米透明電視、九號卡丁車Pro蘭博基尼汽車定製版等新品。

此次發佈的小米透明電視,採用55英吋透明OLED,支援120Hz刷新率,售價49999元,也創下小米電視售價新高。

這款電視的發佈,受到了廣大網友的關注,科技犬已經在現場體驗了這款新品,那麼小米透明電視究竟表現如何呢?通過科技犬實際實際體驗快速瞭解吧。

視頻體驗具體連接如下:

屏幕近乎“消失”,彷彿科幻電影中才能看到的未來屏幕走進了現實

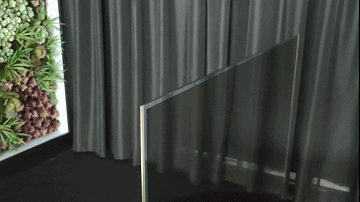

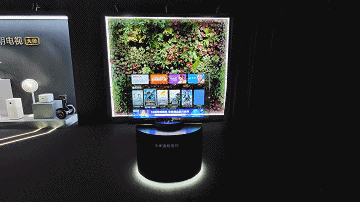

小米透明電視機身正面採用金屬邊框全面屏,屏幕與主機分開設計的一體式結構,令屏幕的整體一致感極強,它的屏幕就像一塊透明玻璃,點亮前幾乎感受不到它的存在,同時無背光模組的設計,屏幕部分薄至5.7mm,既輕薄又堅固,帶來極致的視覺觀感。

小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測
小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測

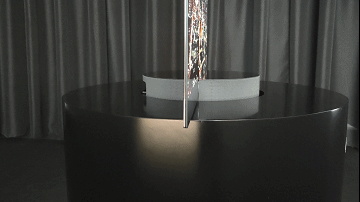

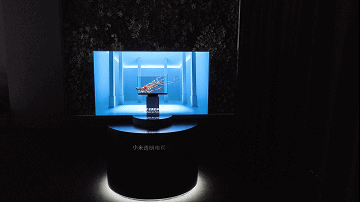

與傳統電視將主機放在屏幕背板上不同,為了保證整體觀感,小米透明電視創造性地將主機集成到了中心底部的圓柱盒子中,並與屏幕做成了一體。

小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測
小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測

與市面上展出的透明電視概念機不同,小米透明電視為全球首款量產透明OLED電視,量產即意味著要通過一系列的認證測試,才能獲批上市。

小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測
小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測

小米最終成為了"全球首款量產透明OLED電視品牌",同時也是"國內首家透明OLED電視OBM廠商"。

小米透明電視是如何做到透明的呢?

電視的造型很固定,像是一個 “黑盒子”,內部有許多部件阻礙透明,所以將電視做透明的思路簡單來講就是 “非必需的全拿掉,留下的一定要透明”,這個思路貫穿整個小米透明電視的誕生過程。

小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測
小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測

普通電視內部結構分佈

首先是電視的背板,電視背板幾乎都是黑色的,裡面藏有各種組件:比如 T-CON 板、電源板、主板等…… 這些都是阻擋電視變透明的非必需品,所以,要統統拿掉。

但 “拿掉”不等於 “扔掉”,需要將這些組件從背板上取出並重新整合,組成一個外置主機,再通過線纜與屏幕建立聯繫,使其正常工作。

小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測
小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測

壁畫電視

這樣的方案其實在小米壁畫電視上部分採用過,即卸掉了電視背板上沉重冗餘的 “包袱”,將原來背板上的主機部分外置,進而實現了屏幕的極致輕薄,主機外置方案為電視做透明提供了先決條件。

小米透明電視的主機與屏幕分開來做的方案與此類似,但更為複雜。

小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測
小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測

LED 和 LCD 屏幕結構拆解對比

消除了冗餘的物理組件後,現在可以將目光聚焦到屏幕本身了,目前電視廣泛採用的屏幕顯示方案有 LCD(液晶)和 OLED 兩種,二者其實都可以做透明,但 OLED 因為自發光特性,擁有做透明電視的先天優勢。

因為 LCD 需要背光才能將圖像顯示出來,這也就決定了 LCD 即使做成透明電視也將會以一個盒子的形象出現,這顯然與現代電視輕薄美觀的審美追求相悖 .

另外,由於偏光片的存在,其透明度也無法做更高,所以無論從外觀還是顯示效果上,LCD(液晶)透明方案只能被 PASS 掉。

小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測
小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測

如何讓 OLED 屏幕實現透明顯示,這裏引入生活中常見的 “百葉窗”來方便大家理解。

一個畫有圖案的百葉窗,如果葉片完全關閉,你能看到完整的圖形,但同時背後的風景也完全被關閉的百葉窗擋住。

但如果把百葉窗擰開一個角度,你會發現雖然葉片上的畫面出現了割裂,但卻不影響整體觀感,仍舊能清楚識別百葉窗上的圖案內容。而且,擰開的百葉窗使得戶外的景色透了過來,畫面和風景實現了共存。而這,與小米透明電視的原理近乎相同。

小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測
小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測

透明區域就像「百葉窗」開啟時的狀態

以此類比,百葉窗和窗戶組成了整塊透明屏幕,顯示區就是百葉窗的 “葉片”,透明區就是擰開後 “葉片之間的縫隙”。

雖然透明區不能顯示圖像,但如果把 “葉片之間的縫隙”控制得當,並做到足夠小甚至人眼都不能察覺的時候,由各個葉片組成的顯示區就可以顯示出清晰完整的圖案,並且 “葉片之間的縫隙”還透出了背後的景色,達到視覺上的神奇透明效果。瞭解了 “百葉窗”原理後,我們從微觀角度再來做原理複盤。

從下圖透明 OLED 屏幕的像素組成可以看出,透明 OLED 的像素中除了常規 OLED 屏幕中的 WRGB 4 個子像素外還增加了近 50% 區域的 “透明子像素”,“ 透明子像素 + WRGB 子像素”組成了透明 OLED 屏幕的單個像素,這樣結構的像素在這塊 55 英吋的透明屏幕上擁有 1920X1080=2073600 個。

小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測
小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測

普通 OLED 子像素與透明 OLED 子像素對比

綜上,這些足夠多的 WRGB 子像素組成了百葉窗原理中的 “葉片”,負責顯示圖像;另外足夠多的透明子像素組成了百葉窗理論中的 “葉片之間的縫隙”,負責透明。

因為整體上有將近一半的總像素數是完全透明的,這樣的透明區域足夠大,並且分佈均勻,所以從視覺效果上便實現了極高的透明度,而另外一半由 WRGB 組成的顯示區,也擁有一半以上的像素數來顯示圖像,所以顯示水準也較高。

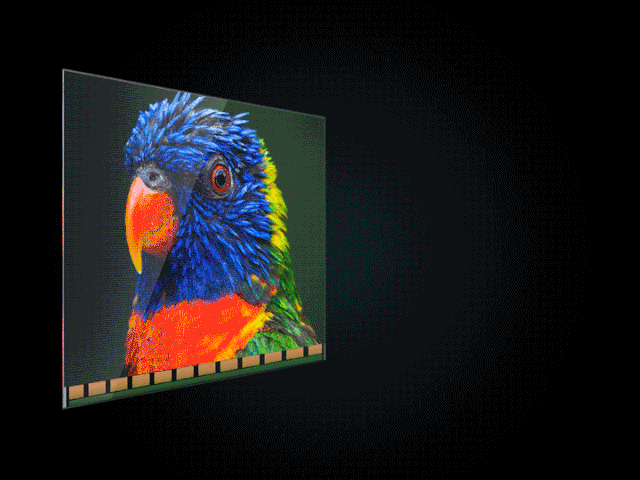

綜合上述,整塊 OLED 屏幕徹底成為了一塊擁有高透明度的 “玻璃”,構成了整個透明電視最重要的組成部分,並且因為高解像度和 OLED 自發光的優勢,也維持了極高的顯示水準。

小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測
小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測

基於以上實現了 OLED 屏幕的透明,所以從理論上可以製造出一台透明電視的概念機了,但小米想做更瘋狂的事,要將這款極富有未來氣息的產品量產。

一款電視想要量產,需要經過一系列的測試認證,這無異於在製造出概念機的難度係數上再加權指數。

如何為一塊 “透明玻璃”賦予生命力?這需要考驗廠商的 OBM 能力,這裏科技犬給大家科普一下,OBM全稱為 OLED Basic Module,是指由電視廠家獨立完成 OLED 模組的研發設計、系統測試以及製造生產的全過程,是判斷一家企業能否獨立發展OLED的"入場券", 在透明OLED領域,小米是國內唯一一家可以量產的電視品牌。

OBM 包含多個方面,比如屏幕的表面鋼化處理,小米透明電視採取了物理鋼化,即將一整塊鋼化玻璃與屏幕進行了貼合,提高了屏幕抗壓性,也消除了可能的碎屏安全隱患。

另外在屏幕粘合劑的使用上,小米電視使用了 UV 膠進行粘合,使得屏幕厚度進一步降低,同時也提高了粘合精度,屏幕整體觀感得以進一步提升。

小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測
小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測

小米透明電視屏幕結構拆解

上文提到了外置的主機,區別於普通的分體電視,為了保證整體觀感,小米透明電視創造性的將主機與屏幕做成了一體,並且通過了極高的結構強度測試。

小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測
小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測

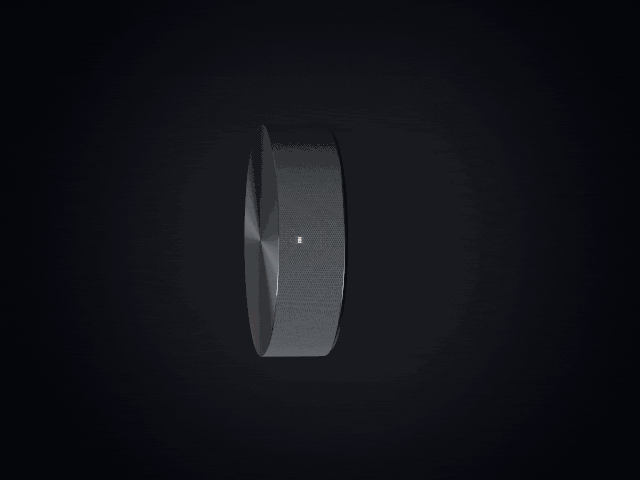

不僅如此,小米透明電視的屏幕表面採用物理鋼化,擁有普通玻璃10倍的剛性強度。一體式底座,是主機也是音響,主機採用毫米級CD紋蓋板“天空之鏡” ,與環境融入性更好,彰顯藝術級心品質。

小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測
小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測

需要注意的是,主機MI logo就是開關,實用性與美觀融為一體,低調不張揚,極簡藝術美感。主機內部採用重新定製的散熱系統,巧妙設計空氣對流,克服狹小空間內的散熱難題。在主機部分,小米工程師們圍繞散熱與 EMI 也做了極具挑戰性的技術攻關。

小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測
小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測

小米透明電視主機結構圖

由於小米透明 OLED 電視的主機設計成了上下堆疊式,所以電源作為 “發熱大戶”等於直接在烘烤著主板,為了將這部分熱量散發出去,小米的工程師們做了很多努力。

在二者之間加入隔熱片的同時,還重新定製了內部散熱系統,在主機周邊設計了許多微小的散熱孔,通過精巧佈局和特殊設計的內部散熱系統,極致利用了內部每一寸空間,讓熱量在主機內外形成了均勻對流,克服了狹小空間內的散熱難題。

小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測
小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測

主機散熱結構

另外,在主板芯片的散熱器上還特殊設計了一個台階,將其延伸並橋接到了外殼橫樑上,這樣就可以巧妙的利用外殼幫助主板散熱,另外在元器件選型上也採取了耐高溫的組件,進一步保證了主板的高效穩定運行。

小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測
小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測

EMI 防干擾結構

小米透明電視的透明玻璃與超窄金屬邊框結合的屏幕結構、信號線貫穿金屬封閉底座的結構,內部緊密堆疊結構會存在其特殊的 EMI(即電子產品工作會對周邊的其他電子產品造成干擾)隱患。

小米透明電視在設計初期便採取了相應措施進行針對性解決,後期試量產階段進行實驗,證明這些舉措有效抑製了絕大部分的產品結構所形成的輻射外溢。

小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測
小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測

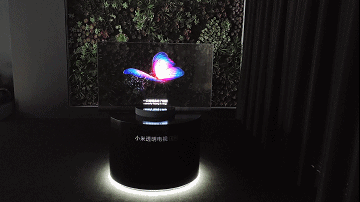

小米透明電視採用55英吋透明OLED屏幕,解像度1920x1080,120Hz刷新率和1ms G to G超低響應時間。全像素獨立控光,每個像素都可以單獨控制關閉和打開,150000:1 對比度,無限大動態對比度,畫面明處和暗處都可以顯示更豐富的細節。

小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測
小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測

小米透明電視搭載MTK 9650高端電視芯片,採用22nm製程,四核A73 CPU 架構+四核Mali G52 MC1 GPU架構+1T算力APU,通過旗艦級芯片的加持,實現音畫質的突破性升級,同時也提供了極致流暢的系統性能。配備有3GB+32GB 內存,確保運行流暢的同時,也為用戶提供了大容量存儲空間。

小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測
小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測

另外此前在小米大師OLED電視上搭載的AI Master畫質引擎,在這款透明電視也有搭載,配合APU最大算力可達1TOPS的MTK 9650高端電視全能AI智能處理器平台,可針對畫質部分進行AI智能調校,目前支援20+種畫質算法,五大場景智能優化,能實現畫質模式自動切換無感優化,智能識別畫面並進行優化,帶來更細膩真實的畫面。

小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測
小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測

小米透明電視同樣也支援AI Master for Audio,基於此小米透明電視能夠智能識別當前播放內容的場景,並針對這些場景來選擇對應的聲音模式,帶給用戶最契合該場景的聲音調校,目前小米透明電視支援電影、音樂、新聞、運動以及其他5種模式。支援杜比全景聲(Dolby Atmos)沉浸式音頻。

10bit透明OLED面板 也是一款高端OLED電視

畫質對有多重要呢,在4K已經成為中高端電視標配的情況下,電視整體的畫質表現直接影響著消費者的體驗感受。在前不久奧維雲網的一項調研報告中有數據顯示,有48.9%的人認為高端電視產品的第一要素就是畫質超群,可見畫質對於電視的重要性。

小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測
小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測

我們熟知的液晶技術,已經統治顯示市場數十年,如今仍保持著龐大的市場占有率。但眾所周知,目前液晶市場的發展已經趨於飽和,整個液晶生態鏈也已足夠完善,加之液晶技術在顯示上的諸多硬傷,顯示行業必須注入新的活力。

小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測
小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測

CRT技術仍被不少發燒友懷念,主要是因為顯像管上每個點可以被電子束激發主動發光,對畫質方面有著顯著提升。而等離子技術、OLED技術的畫質被稱道同樣也是因為自發光。液晶技術雖有各種優勢,但它依靠的是液晶分子的偏轉來控制背光源透過的光線以顯示圖像,在色彩表現、對比度、響應速度以及視角等方面先天不足。

小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測
小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測

與液晶不同的是,OLED取消了背光源,由每一個像素在通電後可以實現自發光、控光。在展現黑暗場景時,OLED可以做到非常純粹的黑色,而在黑暗的襯托下,各種色彩的表現更加真實飽滿。就猶如秋天漫步在楓葉林,火紅的楓葉奪屏而出;又像走進藝術殿堂,在一幅幅名畫前欣賞。

小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測
小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測

小米透明電視採用10bit透明OLED面板,專業級色深,10.7億原色顯示,同時達到93%P3廣色域,電影行業色彩標準,還原創作本色。

小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測
小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測

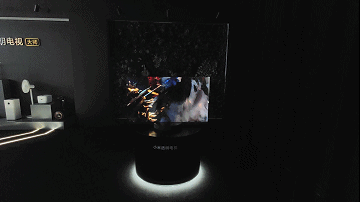

小米透明電視支援120Hz MEMC大幅提高動態畫面的清晰度,從而讓用戶感覺不到畫面的殘影。還支援硬件級防藍光健康護眼,OLED屏幕的藍光波長為 460nm-480nm,不屬於有害藍光範疇,屬於天然防藍光材料,實現了硬件級防藍光。

小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測
小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測

小米透明電視配有三個HDMI接口,兩個USB接口,光纖接口一個,以及傳統的三端線輸入接口,基本上能滿足時間上大部分規格的擴展連接。值得一提是,小米透明電視支援杜比全景聲2.0,兼容所有杜比格式(包含5.1、7.1)片源。

是透明電視,也是未來家庭當中的智能控制中心

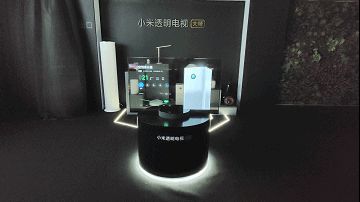

小米透明電視是用戶家中的大屏智能場景中樞,可與所有接入小米AIoT生態的智能設備實現聯動,在電視 端形成控制、顯示、交互。不僅支援遙控器控制,還支援語音控制。接收智能設備的消息推送,使用戶交 互變得更簡單。畫中畫功能,即便是在看電視時,也能查看智能門鈴和鏡頭的監控畫面。

小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測
小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測

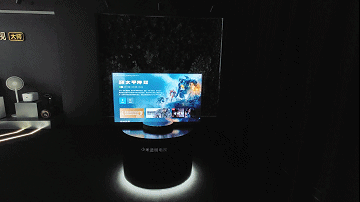

專門為小米透明電視定製了透明MIUI For TV,像魔法卡片一樣懸浮在空中,對首頁、設置、我的應用進行定製,充分展現透明屏的視覺特點和優勢。透明AOD息屏顯示,可自定義息屏的懸浮畫面,圖案或文字, 隨心設置 ( 不支援動態畫面 ) 。透明智能家居操作界面,智能家居的信息懸浮呈現,充滿未來感,就像看科幻大片一樣。

小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測
小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測

小米透明電視內置了小愛同學 3.0,全新的UI界面,首次加入小愛童聲,支援蜜糖、茉莉、青蔥、泡芙(小 愛童聲)4種聲音,讓用戶有更多音色可選。標配藍牙語音遙控器,獨立語音鍵,一鍵喚醒小愛同學,語音搜片或控制智能設備,都是一句話的事兒。

小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測
小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測

目前小米電視已與愛奇藝、騰訊視頻、優酷、芒果TV、bilibili達成內容深度合作,用戶在小米 電視可收看上述平台的內容。除此之外,小米電視還彙集了未來電視、華數、百視通、搜狐視頻、聚體 育、聚精彩、南瓜電影、4K花園等平台的內容。

小米透明電視將引發全行業向高階技術探索的趨勢

據奧維雲網(AVC)、中怡康統計,2019年小米電視出貨量、銷量穩居年度中國第一,並且出貨量達到1046萬台,成為首個中國市場年出貨量破千萬的電視品牌。尤其在⼤屏細分市場占有率上,小米智能電視領先優勢明顯。來自電商平台的銷量顯示,小米智能電視65英⼨占⽐33%、70英⼨占⽐⾼達41%。

⼩⽶智能電視成功的關鍵在於智能化的領先優勢,AIoT戰略使得小米電視迅速成為電視智能化的推進者和領軍者。在達成中國出貨量銷量第一,推進智能電視大眾普及後,小米智能電視繼續將智能推進到高端市場。

小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測
小米透明電視科普:高端品牌重塑之路關鍵一步_新浪眾測

電視廠商如果真要在高端電視上開拓一個新時代,必須專注高端電視技術領域的創新,抄襲和模仿並不能解決根本問題,唯有顛覆性的技術創新才是真正的核心驅動力,獲得用戶的青睞從產品細節開始,實現有序而充分的價值流動,才能真正激發行業的創新活力,推動市場的健康增長。

小米透明電視是尖端顯示技術與精湛工業設計的一次完美結合,堪稱高端電視王冠上的一顆明珠,這款產品亦是小米對於未來電視形態的一次重大探索,並將對整個行業的未來技術生態產生深遠影響。當小米透明電視關閉時,它如同平常的玻璃一般,前後通透,溫潤如玉,當開啟後,瞬間屏幕被點亮,畫面宛若懸浮空中,虛實交彙,帶來前所未有的視覺觀感。

電視不該是客廳里略顯突兀的那個,它應該靜時隱秘,動時驚豔,除了是一台電視,更應該是一件藝術品。
